C4FM

Yaesus digitale Sprach- und Datenmodulation mit 4-stufiger Frequenzumtastung — einfache Bedienung und weltweite Vernetzung über Wires-X.

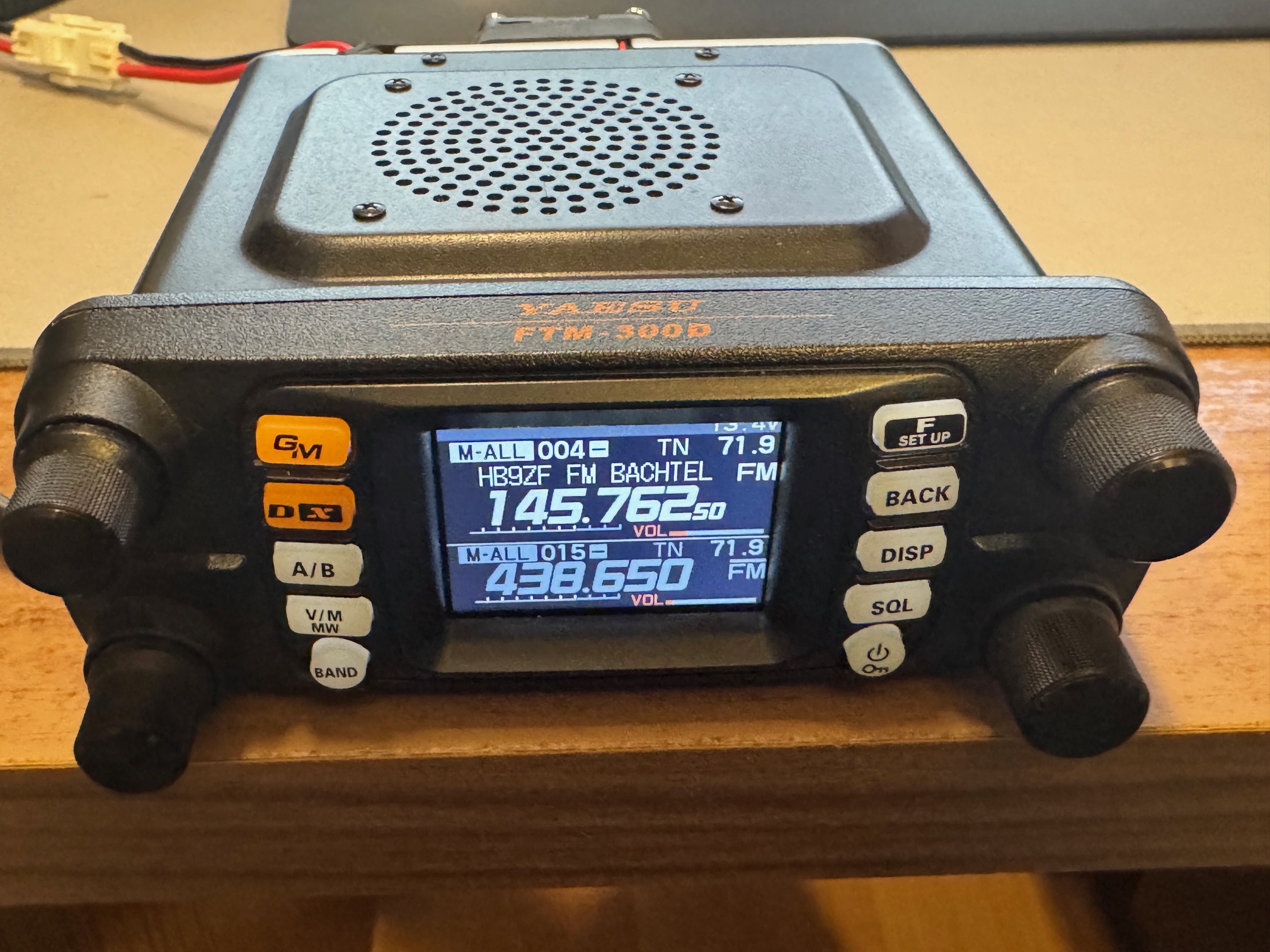

C4FM (Continuous 4-level Frequency Modulation) ist eine digitale Modulationstechnik für die Übertragung von Sprache und Daten. Bei der Frequenzumtastung werden vier Frequenzen verwendet. Entwickelt wurde C4FM von Yaesu als Konkurrenz und Ergänzung zu DMR (Hytera u.a.) und D-STAR (Icom). Neben Phonie ermöglicht C4FM auch die Übertragung von Bildern und Textnachrichten — bereits mit Handfunkgeräten wie dem FT-5D oder Mobilgeräten wie dem FTM-300 und FTM-400 lassen sich über das Wires-X-Netz weltweite Verbindungen aufbauen.

Funktionsweise und Bedienung

C4FM ist der digitale Standard, den Yaesu in seine Funkgeräte einbaut. Für überregionale oder weltweite QSOs lässt sich am Relais eine Wires-X-Box dazwischenschalten — der Endnutzer muss am Funkgerät nichts Zusätzliches programmieren.

Yaesus System Fusion ist denkbar einfach. Es benötigt keine Programmierung — man muss nur sein Rufzeichen erfassen (z.B. HB9AYZ) und kann sofort über das Yaesu-Relais funken. Wichtig: nur das Rufzeichen erfassen, keinen Vornamen oder Zusätze. Das Relais erkennt automatisch, ob es sich um ein analoges FM-Signal oder ein digitales C4FM-Signal handelt, und schaltet entsprechend um. Auch das Funkgerät kann auf Auto-Erkennung gestellt werden — am Yaesu FT1DE etwa zeigt ein Balken neben der Betriebsart an, dass diese Funktion aktiv ist. Nachteil: Beim FM-Empfang können vereinzelt Tonaussetzer auftreten.

Per Tastendruck wählt man zwischen den C4FM-Modi VW und DN:

• VW (Voice Wide) — die volle Bandbreite wird für die Sprache genutzt; keine Zusatzdaten wie GPS. Tonqualität etwas besser.
• DN (Digital Narrow) — GPS-Daten werden mitgesendet, sodass auf dem Display der Gegenstation Koordinaten und Distanz angezeigt werden.

Bei Yaesu System Fusion empfiehlt es sich, im analogen FM-Betrieb unbedingt einen Tonsquelch (z.B. 88,5 Hz) sende- und empfangsseitig zu aktivieren — sonst hören FM-QRV-Stationen bei jeder digitalen Sprachmeldung das digitale Rauschen mit.

C4FM in der Schweiz

In der Schweiz wird für die digitale Vernetzung der Relais praktisch ausschliesslich das weltweit am meisten verbreitete Wires-X-System verwendet. Beispiele:

• Der Raum HB9T (Wires-X ROOM #47052) ist zusätzlich über die Sprechgruppe TG22826 an Brandmeister-DMR angebunden.
• Weitere Schweizer Wires-X-Räume: yaesu.com/wires-x/active_room

C4FM-Handbuch von HB9HRQ: Swisscom myCloud — C4FM-Handbuch
